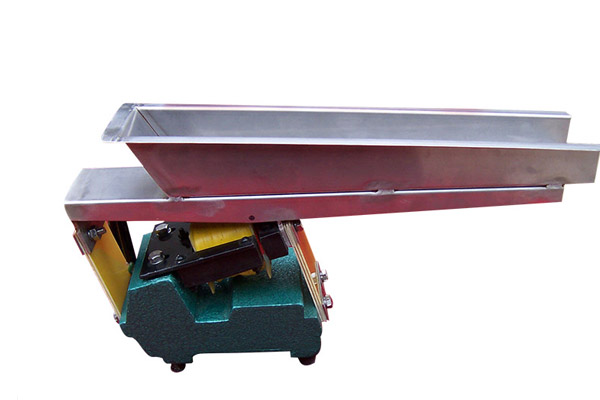

GZV微型振動給料機用途


      振動給料機用于粉料、顆粒狀 物料的給料、配料及定量自動包裝等生產流程中，并可以實現生產流程的集中控制和自動控 制。振動給料機廣泛應用于輕工、化工、糧食、食品、商業等各行各業中。

GZV微型振動給料機特點

1. 體積小、重量輕、結構簡單、安裝方便、運行費用低。
2. 振動給料機由于采用了近共振原理，因而消耗電能小。
3. 本系列振動給料機采用可控硅半波整流供電，在使用中可以無級地調 節給料量。
4. 給料機在給料過程中連續地被拋起，因此給料槽的磨損較小。

微型振動給料機技術參數

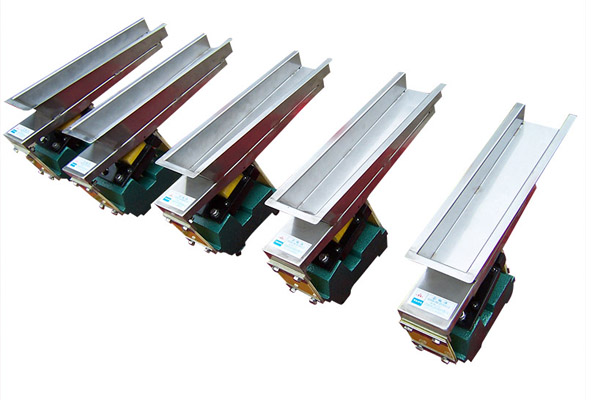

    GZV系列振動給料機共六種型號，其性能和基本參數詳見表格

    注：生產率按物料容重要1.6T/M³計算。

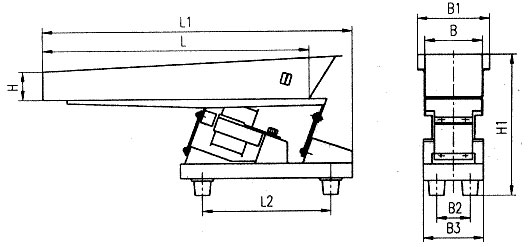

型號	B	B1	B2	B3	L	L1	L2	H	H1	H2
GZV1	40	60	50	80	200	273	95	20	155	120
GZV2	60	80	50	80	300	374	95	30	168	120
GZV3	80	110	60	100	400	480	224	40	222	160
GZV4	100	130	70	120	500	568	310	50、	256	190
GZV5	120	150	70	120	550	630	310	60	295	190
GZV6	200	240	120	180	600	760	440	70	300	220

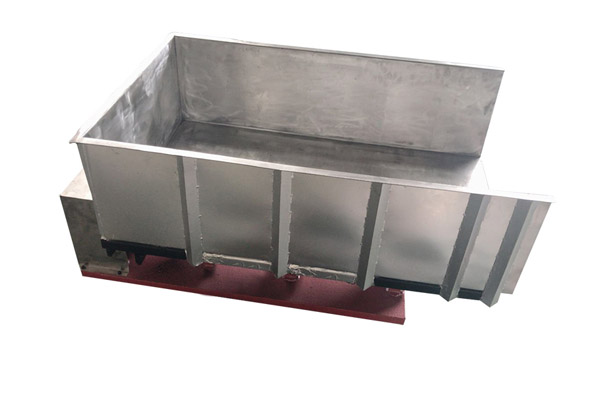

    注：給料槽可按實際需要，改制成封閉式，加長、加寬或其他形式。

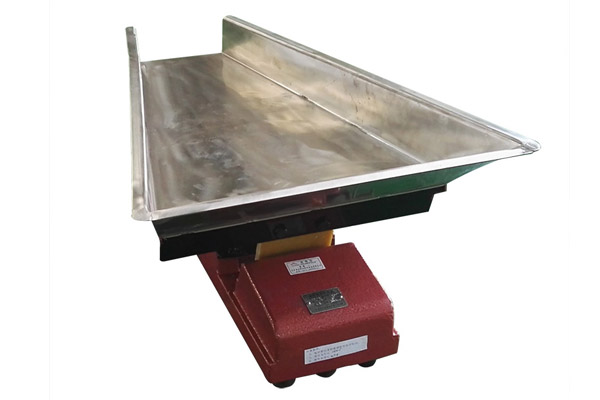

工作原理

GZV系列振動給料機由給料槽、彈性系統、銜鐵、鐵芯、線圈、機座、減振彈簧等部分組成。槽體以及與槽體聯接的銜鐵構成質量mt，機座及與之聯接的鐵芯、線圈構成了質量m2。ml和用板彈簧聯接起來，使系統構成一個雙質點近共振系統。
電磁線圈由單相交流電經可控硅半波整流后供電，系統在電磁力作用下作受迫振動。 給料機的料槽在振動過程中不斷將物料向前方拋起，從而達到給料的目的。

料倉的設計與安裝

1、本系列電振給料機設計時未考慮倉壓 影響，為保證給料機的正常運轉，在配置料倉時應注意以下幾點：
    (1)料倉出口與給料槽之間應留有5毫米 左右的間隙，以保證料槽在振動過程中不受料倉的影響。
    (2)料倉出口應設計有斜溜咀，以免料柱的垂直壓力直接壓在給料機上，否則將嚴重影響給料機的效率。

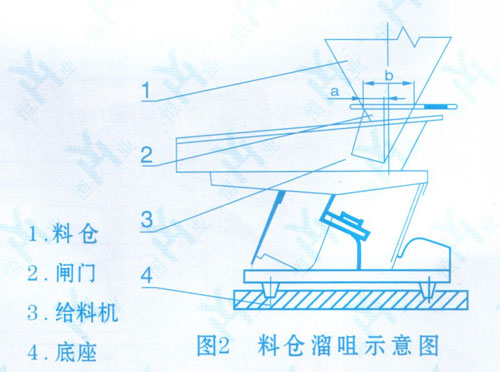

    (3)料倉開口尺寸應能保證獲得足夠的料層厚度。同時為了調節料層厚度應設置閘門。料倉配置型式參看圖2，一般情況下，a與b的比值為1/4左右。

2、GZV系列給料機為座式結構，安裝時平放于支撐臺板上即可。

微型振動給料機試車和調整

    給料機出廠前已經調試好，一般無需現場進行調試，試車中或檢修后發現性能達不到要求，可進行必要的調整。

試車       安裝好的電振機與控制機與控制箱接通，打開電源開關，調節電位器旋鈕，逐漸增加電流，同時觀察槽體上的振幅牌所示振幅，當振幅達到1.5mm時，電流應等于或小于額定值， 經過1小時的運轉，運轉中振幅除隨電網電壓波動而變化外，應緩慢上升或不上升，但不應連續下降。否則，必須進行必要的重新調整:電振機應注意保證在不撞擊狀態下運轉。

調整

1. 先采用螺釘調整法。即調節板簧緊固螺釘?shù)乃删o程度，使其達到上述試車中的正常運轉要求；
2. 板簧片數調整法。即用增減板簣片數來改變彈性系統的鋼度以達到正常運轉的要求；
3. 氣隙調整法。即用改變氣隙大小來增減激振力以達到正常運轉的要求，但調整氣隙后不得使電流值大于額定值的情況下試車運轉，此法一般不多采用，氣隙值應保持在1.8-2.3mm 為宜。

    調整中這三種辦法可相互協調同時進行，直到使電振機處于優良運行狀態。

使用

    (1)振幅的測量

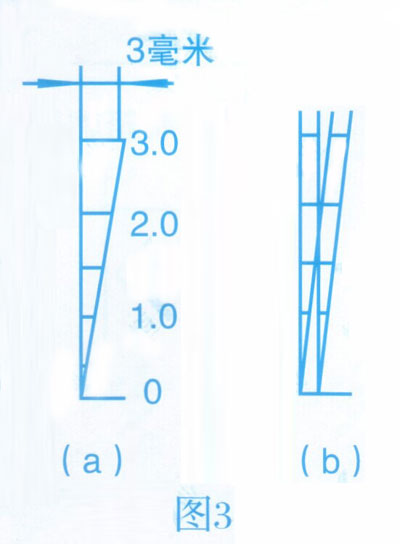

    振幅指示牌如圖3（a）所示，只是部分為一直角三角形。當指示牌與槽體一起振動是，由于視覺暫留，直角邊與斜邊形成一個交點，其交點所對應的標尺數即為被測槽體的雙振幅。當雙振幅為2毫米時，交點就對應在標尺2處，如圖3 (b)所示。
    (2)生產率的調節
    給料機生產率的調節通常采用如下兩種方法：
      a)調節給料機的振幅，在額定振幅范圍內，通過旋轉控制箱電位器旋鈕可以 直接調節振幅，從而可以無級地調節給料機的生產率。
      b)調節料倉閘門的開度，改變料層厚度，也可以達到調節給料機生產率的目的。
    (3)運行維護
    給料機運行過程中必須經常檢查振幅及電流的穩定情況，如遇板彈簧斷裂，鐵芯和銜鐵之間氣隙發生變化或撞擊，必須立即停車處理。

電控箱電原理圖

    圖4所示為阻容移相角撥電路原理圖，圖5所示為晶體管觸發電路原理。其它如需各種 形式的自動控制電控箱，可按要求制作。
七、隨機技術文件
    本機出廠時隨機攜帶如下技術文件
    1、產品說明書。
    2、產品合格證。

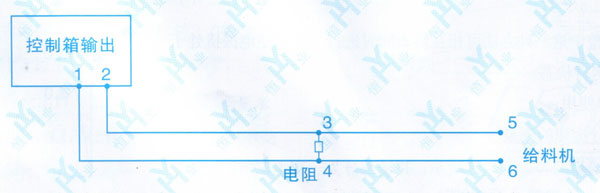

電阻技術文件
